臨淄化工廠10KV電纜故障查找
測試地點：臨淄 測試日期：2018-06-28
電纜類別：10KV全塑電纜3×95
1、10kV 3X95銅芯全塑電纜，長度170米左右，直埋，路徑清楚，運行10余年，有中間頭，在引下附近，第一段由電線桿引下直埋至配電柜。
2、在配電室站側用搖表測量電纜絕緣電阻，黃相對地為0.6MΩ，其余兩相為紅地6MΩ，綠地200MΩ，相間測試紅綠200MΩ 黃綠200MΩ 紅黃6MΩ.

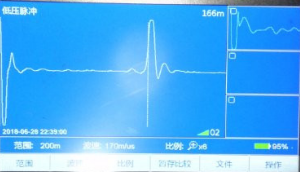

3、用低壓脈沖定位，波形比較，電纜全長為/168米。
根據測試情況選擇黃地打壓，升高電壓至20KV時擊穿放電，用脈沖電流測得故障位置在144米左右。距離對端比較近。

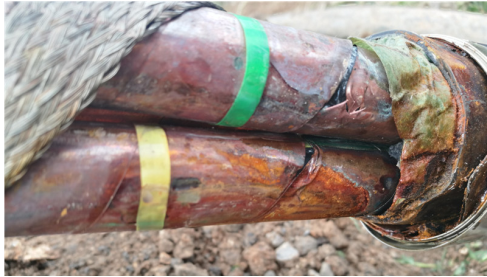

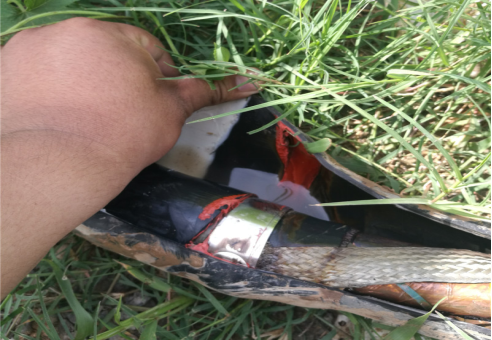

周期放電去聲磁定位，剛開始還能聽到聲音，在精確定位時發現聽不到聲音了，判斷為故障點燒穿，成為低阻故障，所以聲音減小，現場人員告知此處有一接頭，停止放電挖出接頭后發現接頭外觀完好，反復搖晃電纜接頭，繼續打壓，在接頭處聽到微弱放電聲，打開接頭后發現接頭進水。
