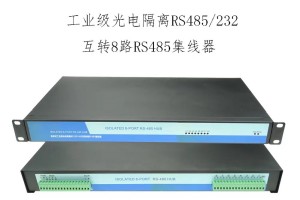

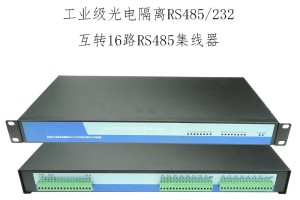

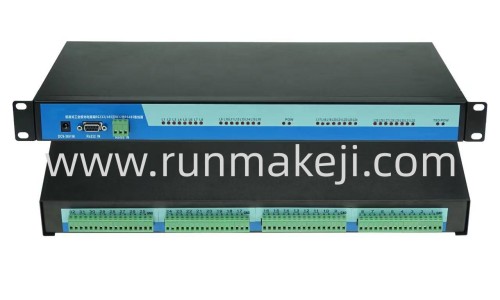

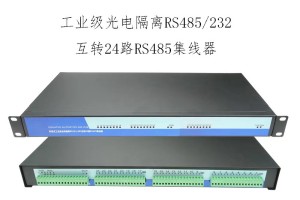

工業級光電隔離RS485/232互轉雙向8/16/24口RS485集線器（HUB）1U機架式
一、產品概述
本產品是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及600W浪涌保護電路，能夠提供2500V的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離大于1200米、性能穩定。廣泛用于安防監控系統，門禁系統，停車場管理系統，高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
RS-485HUB提供星型RS-485總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善RS-485總線結構，分割網段，提高通信可靠性，有效縮短了網絡的維護時間。合理的利用RS-485HUB可以助您設計出獨特的高可靠的RS-485系統。
二、性能參數：
1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485、MODBUS RTU485標準
2、電氣接口：輸入端RS-232，RS485接口為接線端子，輸出端485接口為多位接線端子。
3、傳輸介質：雙絞線或屏蔽雙絞線。
4、工作方式：異步半雙工
5、工作電源：9-30V DC/1A
6、信號指示：電源(PWR)、發送(TXD)、多路路接收指示燈(485-1 ~ 485-N)
7、隔離度：隔離電壓2500VRMS500VDC連續DC/DC模塊
8、傳輸速率：115.2K-300BPS
9、保護等級：RS-232接口±15KVESD保護RS-485接口每線600W的雷擊浪涌保護
10、傳輸距離：0-3公里(115.2K-300BPS)
11、使用環境：-40℃到85℃，相對濕度為5%到95%
12、產品尺寸：寬*高*深為443*45*205mm
