三合一光纖Modem
RM-227
RS232/485/422Fiber Modem
工業級雙向互轉
一、概述
光纖串口系列產品是多功能的支持RS232/485/422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS232/422/RS-485異步通信協議，支持2線RS-485,3線RS232，4線RS422工作方式。光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持多個異步串行口的設備通過光纖進行半雙工通信，通信距離最遠可達多模2公里，單模20公里(也可選40/60公里)，可以選擇RM-227 -RS232/485/422轉光纖的與光纖轉多通道的RS485轉換器去連接RS-485的設備，可以代替RS-232到多通道RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
光纖串口產品支持?jǐn)?shù)據信號發送和接收，同時還提供了RS-485/422/232的數據傳輸自動使能控制電路。
二、性能參數
1、支持RS-485/232/422接口
2、異步傳輸：點對點運用
3、傳輸距離：多模2KM，單模20KM
4、工作溫度：-40度到+85度,相對濕度為5%到95%
5、工作波長：1310nm(多模）,1310nm/1550nm(單模）
6、電氣接口：RS-485/422/232采用接線柱連接器
光纖接口：
單纖：FC/SC/ST接口，A端為1310nm，B端為1550nm
雙纖：FC/SC/ST接口， 默認是1310nm，也可以定做其他波長
7、輸入電壓DC9-30V,200mA
8、RS-485/422/232接口特性：采用端口自適應技術實現從端口到速率調節自適應，無需開關設置
9、輸入/出采用防雷，防浪涌，+/-15KV（防靜電）ESD保護
10、單路路RS485/422/232輸出，RS485支持每路多達32點輪詢環境
11、產品尺寸：107*88*22mm
12、波特率：300-115200
三、光纖的連接
光纖串口產品使用一個組合的光發射器和光接收器，一般應用可以選擇：單路RS232/485/422轉光纖接收端與發射端組對使用。發射和接收采用標準的FC接口。采用多模/單模光纖電纜，兩個光纖MODEM要用光纖連接。
四、信號及電源指示燈
五、應用連接示意圖
光纖串口系列產品分單模單纖（分AB端，AB配對使用），單模雙纖（不用區分AB，雙纖交叉接線），二者都可以完成數據收發雙向通訊，主要區別是用光芯數量、接線方式、是否區分收發端。具體如下圖：
1、 單模單纖RS232通訊
2、 單模單纖RS485通訊
3、 單模單纖RS422通訊
4、 單模單纖RS232轉光與光轉RS485通訊
5、 單模單纖RS232轉光與光轉RS422通訊
6、 單模單纖RS485轉光與光轉RS422通訊
7 、單模雙纖RS232/485/422轉光與光轉RS232/485/422通訊

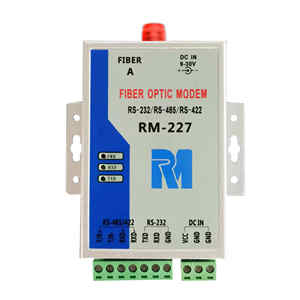

六、產品圖片以及安裝尺寸
光纖串口系列產品可選光纖接口：
單纖：FC/SC/ST接口，A端為1310nm，B端為1550nm
雙纖：FC/SC/ST接口， 默認是1310nm，也可以定做其他波長
產品尺寸
107*88*22mm
RS232/485/422Fiber Modem
工業級雙向互轉
一、概述
光纖串口系列產品是多功能的支持RS232/485/422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS232/422/RS-485異步通信協議，支持2線RS-485,3線RS232，4線RS422工作方式。光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持多個異步串行口的設備通過光纖進行半雙工通信，通信距離最遠可達多模2公里，單模20公里(也可選40/60公里)，可以選擇RM-227 -RS232/485/422轉光纖的與光纖轉多通道的RS485轉換器去連接RS-485的設備，可以代替RS-232到多通道RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
光纖串口產品支持?jǐn)?shù)據信號發送和接收，同時還提供了RS-485/422/232的數據傳輸自動使能控制電路。
二、性能參數
1、支持RS-485/232/422接口
2、異步傳輸：點對點運用
3、傳輸距離：多模2KM，單模20KM
4、工作溫度：-40度到+85度,相對濕度為5%到95%
5、工作波長：1310nm(多模）,1310nm/1550nm(單模）
6、電氣接口：RS-485/422/232采用接線柱連接器
光纖接口：
單纖：FC/SC/ST接口，A端為1310nm，B端為1550nm
雙纖：FC/SC/ST接口， 默認是1310nm，也可以定做其他波長
7、輸入電壓DC9-30V,200mA
8、RS-485/422/232接口特性：采用端口自適應技術實現從端口到速率調節自適應，無需開關設置
9、輸入/出采用防雷，防浪涌，+/-15KV（防靜電）ESD保護
10、單路路RS485/422/232輸出，RS485支持每路多達32點輪詢環境
11、產品尺寸：107*88*22mm
12、波特率：300-115200
三、光纖的連接
光纖串口產品使用一個組合的光發射器和光接收器，一般應用可以選擇：單路RS232/485/422轉光纖接收端與發射端組對使用。發射和接收采用標準的FC接口。采用多模/單模光纖電纜，兩個光纖MODEM要用光纖連接。
四、信號及電源指示燈
| RM-227 | |
| TXD | 數據發送，在光纖斷路/未連接情況下常亮 |
| RXD | 數據接收指示 |
| PWR | 電源指示 |
五、應用連接示意圖
光纖串口系列產品分單模單纖（分AB端，AB配對使用），單模雙纖（不用區分AB，雙纖交叉接線），二者都可以完成數據收發雙向通訊，主要區別是用光芯數量、接線方式、是否區分收發端。具體如下圖：
1、 單模單纖RS232通訊
2、 單模單纖RS485通訊
3、 單模單纖RS422通訊
4、 單模單纖RS232轉光與光轉RS485通訊
5、 單模單纖RS232轉光與光轉RS422通訊
6、 單模單纖RS485轉光與光轉RS422通訊
7 、單模雙纖RS232/485/422轉光與光轉RS232/485/422通訊
六、產品圖片以及安裝尺寸
光纖串口系列產品可選光纖接口：
單纖：FC/SC/ST接口，A端為1310nm，B端為1550nm
雙纖：FC/SC/ST接口， 默認是1310nm，也可以定做其他波長
產品尺寸
107*88*22mm
